概述 該儀器采用特高頻、高頻電流、暫態地電壓、超聲波檢測技術，利用高壓電器設備內部發生放電時產生特高頻信號、超聲波信號、高頻脈沖信號、暫態對地電壓信號的特性，能夠很方便的檢測到高壓電器運行時的局部放電現象，及時發現絕緣缺陷，避免絕緣故障發生。本儀器攜帶方便、測量快速，抗干擾能力強，便于現場使用。其配置軟件具有時域波形圖形、PRPS、PRPD、連續測量圖、錄波回放、頻域分析、等功能，軟件也可以詳查分析某個相位波形，窗口隨意放大和縮小，也可以對該段數據進行頻譜分析，分析放電波形的頻譜含量，使放電波形之間更具可比性，全面統計分析試驗數據，減少試驗中非穩定性因素對試驗結果的影響。采用自動或手動記錄保存試驗數據和瞬態放電波形，可對后期數據分析提供參考。 儀器特點 (1) 同時采用超高頻（UHF）、地電波（TEV）、非接觸式超聲波（US）、接觸式超 聲波（AE）和高頻電流（HFCT）技術，以上傳感技術對各種電力設備的局部放電 均具有針對性，聯合測量結果更加準確。 (2) 地電波（TEV）和非接觸式超聲波（US）、接觸式超聲波（AE）、超高頻（UHF）和高頻電流（HFCT）技 術采用了模塊化設計，設備分成檢測主機和信號放大器，每通道均可接多種傳感器，現場操作更加方便安全。 (3) 各種傳感技術采用多種放大增益實時測量局部放電脈沖值，測量動態范圍大。 (4) 采用綠、橙、紅三色來指示放電的嚴重程度。 (5) 主機和采集器模塊均提供精確的信號同步方式(包括內同步，電源無線同步)。 (6) 采用多種圖譜方式顯示測試結果，圖譜類型包括單周期波形圖、 PRPD 圖譜、PRPS 圖譜、頻域分析圖和連續測量模式，測量結束自動采用智能診斷功能進行故障類型可能 性分析，協助檢修人員初步診斷故障類型。 （7） 鋰電池供電，攜帶方便。體積小，電池持續供電8小時 便于現場使用，同時支持AC電源供電。 檢測原理

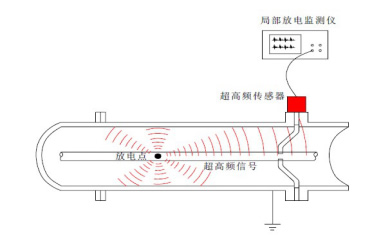

測量電力設備局部放電常見的傳感原理 1特高頻監測原理 特高頻模式：GIS中的局部放電屬于絕緣氣體電氣擊穿，SF6氣體的擊穿導致導體中流過一個短時（ns級）的電流。電流流過GIS的特征阻抗，在導體上產生一個脈沖電壓，從局放源傳播開來。由于局放信號的上升時間很短（<1ns）、頻帶很寬（>1GHz），傳播過程中在GIS腔體內引起電諧振，激發電磁波，通過安裝在盆式絕緣子上的特高頻傳感器接收電磁波信號進行監測。
特高頻監測原理圖 2 暫態地電波法監測原理 高壓開關柜發生局部放電時，放電量往往先聚集在與接地點相鄰的接地金屬部位，形成對地電流，在設備的金屬表面上傳播。對于內部放電，放電量聚集在接地屏蔽的內表面，屏蔽連續時在設備外部很難檢測到放電信號，但屏蔽層通常在絕緣部位、墊圈連接、電纜絕緣終端等部位不連續，局部放電的高頻信號會由此傳輸?shù)皆O(shè)備屏蔽外殼。根據麥克斯韋電磁場理論，局部放電現象的發生產生出變化的電場，變化的電場激起磁場，而變化的磁場又會感應出電場，這樣，交變的電場與磁場相互激發并向外傳播，形成了電磁波。當開關柜的內部元件對地絕緣發生局部放電時，小部分放電能量會以電磁波的形式轉移到柜體的金屬鎧裝上，因柜體接地，電磁波在開關柜外表面感應出高頻電流，利用電容耦合即可測出放電脈沖信號。
3超聲波法檢測原理 高壓電氣設備發生局部放電時，產生超聲波信號向外輻射，放電產生的聲波的頻譜很寬，可以從幾十Hz 到幾MHz，其中頻率低于20 kHz 的信號能夠被人耳聽到，而高于這一頻率的超聲波信號必須用超聲波傳感器才能接收到， 電力設備絕緣內部發生局部放電時，同時伴隨產生超聲波信號。超聲波信號由局部放電源沿著絕緣介質和金屬件傳導到電力設備外殼，并通過介質和縫隙向周?chē)諝鈧鞑�。通過在電力設備外殼或設備附近安裝的超聲波傳感器，可以耦合到局部放電產生的超聲波信號，進而判斷電力設備的局部放電情況，非接觸方式主要用于開關柜 、電力電纜等電力設備的檢測。
局放超聲波傳感器的監測原理 4高頻電流傳感器監測原理 當高壓設備發生局部放電時，高壓帶電與屏蔽層之間形成了電容，放電信號必然通過電容沿屏蔽層流入大地，會在其接地引下線或其他地電位連接線上產生敢拼脈沖電流，通過高頻電流傳感器監測流過接地引下線或其他地電位連接線上的高頻脈沖電流信號，實現對電力設備的局放檢測。對于電力電纜及附件，在電纜終端接頭接地線、電纜中間接頭接地線、電纜中間街頭交叉互點接地線或電纜本體上安裝高頻電流傳感器，對于變壓器應在鐵芯接地和夾件接地上卡裝高頻電流傳感器檢測局放。

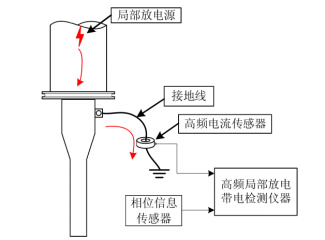

電纜終端接頭接地線上的高頻電流法監測原理 傳感器及信號放大器 1、特高頻傳感器

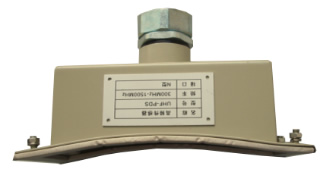

測量參數： 測量范圍：-75dBm-0dBm 檢測帶寬: 300MHz-3000MHz 靈敏度：5PC 2、接觸式超聲波傳感器
測量參數： 頻率范圍為 10KHz ~ 200KHz 測量范圍為 0-200mV 分辨率：0.1mV 3、TEV傳感器   測量參數： 傳感器：電容性 測量范圍：0-60dBmV 分辨率：1dB 精度：±1dB 4、HFCT傳感器：
檢測帶寬：100K-50MHz； 頻率范圍：20kHz-300kHz； 傳輸阻抗：>5mV/mA(10MHz )； 靈敏度： 5pC； 5、非接觸式超聲傳感器
測量參數： 中心頻帶： 40kHz 測量范圍為 0dBuv-70dBuv 分辨率：1dB |
