開關柜局放在線監測系統

型號：YYPD-K2000

產品概述

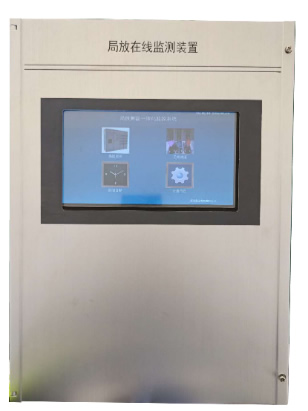

YYPD-K2000型局部放電在線監測IED是一套局部放電信號的在線監測裝置，可以配置HFCT、AE、UHF、TEV等多種傳感器，用于連續監測和分析開關柜等多種高壓電氣設備。該監測裝置獨立完成局放信號采集和調理、干擾和監測數據的處理、放電量等局放參數的統計和分析、超標報警等一系列的工作。采用UDP/IP網絡協議信號輸出，可以直接連接到后臺計算機，后臺計算機上位機軟件具有在線局放數據的記錄、趨勢圖形顯示、圖形分析、統計分析等功能。

技術指標

功能特點

u 抗干擾能力強，監測數據準確：局放監測儀采用全密封多腔體屏蔽設計，具有極強的電磁兼容性和抗干擾能力；并配有模擬數字混合濾波功能，實現強干擾環境下局部放電在線監測。

u 提供多種報警方式：當局放超標時，該監測儀及時通過網絡主動向上一級管理設備發出報警信號；此時在監測儀的液晶顯示器上顯示出報警信息。

u 設備管理方便：站內數臺監測設備可獨立運行，數據分別記錄，也可通過一條數據通訊總線利用1臺計算機對多臺設備統一管理，可隨時增加監測裝置，由一臺后臺計算機管理。

u 存儲量大，數據備份方便：在數據保存周期不小于10分鐘的情況下，可連續保存數據的時間不小于3個月，并且可隨時利用筆記本或計算機通過網絡上載數據，進行數據備份。

u *大放電量、當前放電量、放電次數等局放參數的分析與計算，Q-Φ-t圖、n-t圖、Φ-t圖等多種圖形顯示方式。

u 具備各種局放信號的趨勢圖、實時波形圖、自動報警功能、歷史記錄查詢、歷史趨勢圖查詢和報警記錄查詢等功能。

u 對傳感器和監測柜體進行快速安全的安裝和拆卸，布線方便迅捷。

u 實時監測開關柜局部放電（同時可選特高頻、高頻電流、溫度）等數據和歷史數據，結合開關柜的特性參數，綜合評估被監護開關柜的健康指數、絕緣性能。

u 能夠?qū)崟r跟蹤多個放電點故障，并監測放電故障點位移、強度變化，分析故障點類型變化。

u 通用數據接口，兼容多數廠家監測裝置。

u 具有典型故障庫專家分析系統，專家系統能夠自定義自更新。

u 實時獲取被監測設備缺陷信息，評估設備健康狀態。

u 分析缺陷發展趨勢，給出導致故障的預測結果。

u 6.9綜合診斷被“監護”開關柜的故障類型和嚴重程度，并給出合理的、科學的檢修建議，自動生成開關柜狀態評估報告。

傳感器介紹

1 TEV（地電波）傳感器

TEV測量法是目前測量開關柜*有效的方法，該系統在開關柜箱壁上安裝TEV能夠有效測量開關柜局部放電。

主要技術參數：

u 傳感器：電容性

u 測量頻帶：30-100MHz

u 測量靈敏度：-10dBmV

u 測量范圍：-10-50 dBmV

u 輸出接口：       SMA或BNC

u 防護等級：       Ip65

u 工作環境溫度：

Ø 內置部分：   -40℃～150℃

Ø 外置部分：   -40℃～80℃

u 工作相對濕度：  5%～95%，無凝露

2超聲波傳感器

   超聲波傳感器能夠接收到開關柜內由于局部放電產生的超聲波信號。

   主要技術參數：

u 中心頻率 ：40kHz

u 測量靈敏度：-60dB

u 測量范圍：-60dB ～ 18dB

u 輸出接口：       SMA或BNC

u 防護等級：       Ip65

u 工作環境溫度：

Ø 內置部分：   -40℃～150℃

Ø 外置部分：   -40℃～80℃

u 工作相對濕度：  5%～95%，無凝露

復合式傳感器

3特高頻傳感器

內置式特高頻局放傳感器通過采集開關柜內部局部放電產生的特高頻電磁波來實現局部放電的檢測。該傳感器是磁石吸附固定于開關柜內壁，可檢測開關柜內部局部放電的特高頻信號，主要用于技改項目，快速安裝。

u 頻帶：           300MHz～1.5GHz

u 檢測靈敏度：     ≤-70dBm或5pC

u 測量范圍：       -70~-20dBm

u 外置部分材料：   SUS304

u 輸出接口：       SMA或BNC或N型

u 防護等級：       Ip65

u 工作環境溫度：

Ø 內置部分：   -40℃～150℃

Ø 外置部分：   -40℃～80℃

u 工作相對濕度：  5%～95%，無凝露

4背景噪音感器參數

u 傳感器：          背景噪音傳感器

u 頻帶：            300MHz～3000MHz

u 信號傳輸方式：    50Ω同軸電纜

u 檢測靈敏度：      ≤10PC

u 測量范圍：        -70~-20dBm

u 安裝方式：        強磁吸附

u 外形尺寸：        20mm*45mm*120mm

u 重量：            0.５kg

u 防護等級：        Ip65

u 工作環境溫度：    -40℃～80℃

u 工作相對濕度：    5%～95%，無凝露

5高頻電流傳感器

高頻電流傳感器是放電測量的一種前端耦合裝置，是極性判別、天線噪聲門控抗干擾*有效的信號耦合單元之一。其主要用于高壓電力設備的在線監測，根據傳感器的具體用途和空間位置，選擇相應的支架或固定架。

u 信號頻帶：    100kHz～30MHz

u 檢測靈敏度：  10pC

u 測量范圍：    5pC～10000pC

u 信號傳輸方式：50Ω同軸電纜

u 重    量：    <2kg

u 環境溫度：    -40℃～80℃

u 相對濕度：    5%～95%，無凝露
