1、系統特點

經過精心特別設計，本項目具有如下特點：

集多重監測功能于一身主要針對*重要的SF₆氣體和O₂超標報警，并兼有溫度、濕度等環境數據的輔助監測功能。完全符合《電業安全工作規程》要求。

先進的氣體傳感器

選用先進的高靈敏度進口傳感器，壽命長，帶有誤報警過濾軟件，避免誤報警。

早期現場報警

微量監測技術能發出早期現場警報，并指示氣體泄漏位置，及時通知危險地點內人員疏散，尋找及消除泄漏源，保護運行設備。

現場總線設計

一根電纜連接SF_6/O₂變送器、紅外、主機、風機控制器、可分立可組合，具有很高的現場適應性。

多點組網監測

多點同時監測，滿足現場環境需要，提高監測可靠性。

遙測遙信能力

可以通過RS485或RS232總線將數據發送到遠程控制中心，控制中心也可以直接遠距離查詢、控制監控系統。

長壽型設計

精心設計的高頻小電流高壓開關電源，應用于SF₆傳感器監測頭，具有安全可靠、效率高的特點。充分利用單片機的靈活性。

寬電壓帶設計

85V～265V AC，滿足不同現場環境需要。

10.4寸彩色觸摸屏同步顯示

10.4寸彩色觸摸屏，美觀大方，運行狀態一目了然。簡約操作界面，操作簡單

歷史數據記錄

系統主機配套的大容量存儲器可存儲一年時間以上的歷史數據，性能卓越的查詢系統軟件保證了系統能在數秒內實現歷史數據的快捷查詢。

支持GPRS短信接收功能，支持微信及手機APP查看數據（可選）

2、系統結構圖

3、系統主要功能

A. 人性化的服務

1. 采用語音報告系統：當操作人員進入工作區域前，系統自動用人工語音方式報告工作區域環境狀況并在安全情況下再通風15min后允許操作人員進入工作區域。

2. 采用國內先進的觸摸式十英寸彩色大屏幕：實時顯示各種參數和系統狀態、顯示字大清晰、操作方便簡單。

3. 采用人體識別技術：操作人員進入識別范圍內屏幕自動點亮。操作人員停止操作后系統自動關閉背光以節約能源。

4. 采用可疑檢測節點自加強跟蹤算法，同時操作人員也可按照實際需求自行調整系統巡檢間隔。

5. 采用寬工作電源設計85～265V，同時具備防浪涌和防雷擊功能。能適應各種惡劣環境；

6. 超限報警采取語音、笛聲、報警燈多方式報警。

B. 卓越的性能

1. 本系統可同時對SF₆氣體濃度和O₂含量進行監測；

2. 本系統具有O₂和SF₆濃度報警點自行設置功能：

3. 本系統具有手動強制排風和定時排風功能，其中定時排風時間可以按照實際工作情況設定。且可查詢上次排風停止時間；

4. 本系統具有SF₆氣體濃度超限報警、語音提示、自動通風。

5. 本系統具有實時缺氧報警功能。

6. 本系統每個探測單元可以獨立工作，可同時檢測SF₆和O₂泄漏，。

7. 本系統可自動啟動時段定時排風及泄漏超標自動排風、手動排風、上次排風時間提示等功能。

8. 本系統可自動檢測環境溫度濕度。

9. 本系統可根據需要任意擴展氣體探測點，*大可以擴充到64只。

10. 本系統可選擇與上位計算機連接，實現遠程監控，并進行事件記錄與歷史數據記錄。

11. 本系統支持歷史資料查詢功能。

12. 本系統支持遠動系統遙測遙信、支持RTU遙測遙信功能。

4主要部件介紹

SF6傳感器（紅外）

智能室內環境監控報警系統采集器的外觀如圖3-1所示。

SF6紅外傳感器

功能與參數：

(1) SF₆檢測范圍：0～1500ppm；精度1ppm；。

(2) O₂檢測范圍：0～25.0%；誤差：小于0.5%；分辨率：0.1%。

(3) 工作電源：85～265VAC，防浪泳和雷擊功能。

(4) 自動加強跟蹤可疑測量點功能，有效防止誤報。

3.1.2 溫濕度采集器

★ 溫度顯示范圍：-30～+99℃，精度：±0.5℃；

★ 濕度顯示范圍：0～99%RH，精度：±5%R。

3.2主機與報警燈

3.2.1主機

（1）主機功能

◇ 環境中O₂含量監測顯示功能。

◇ 環境中SF₆氣體含量監測顯示功能。

◇ 環境中溫、濕度監測顯示功能。

◇ SF₆氣體含量超標報警功能，缺氧報警功能。

◇ 定時排風功能，人工強制排風功能，缺氧或SF₆超標，強制排風功能。

◇ 實時顯示各種參數功能。

◇ 歷史資料查詢功能。

◇ 支持遠動系統遙測遙信。

◇ 獨創的每天自動零點校準功能，自動克服漂移和誤報。

◇ 巡檢間隔用戶可調�？梢蓹z測點自動加強跟蹤功能。

◇ 發生報警時，自動開啟風機和聲光報警。

◇ 用戶可調整SF₆、O₂的報警參數。

◇ 支持RTU遙測遙信功能。

◇ 海量報警數據記錄存儲功能,長壽命設計。

◇ 10.4寸彩色觸摸屏顯示，人性化操作界面。

◇ 寬電壓電源設計85～265VAC，防浪泳和雷擊功能。

◇ 人體感應、語音系統。

◇ 顯示比較穩定，很好地解決了數據漂移地問題。

◇ 可與上位計算機連接，實現遠程監控，并進行事件記錄與歷史事件查詢。

（2）主機技術指標

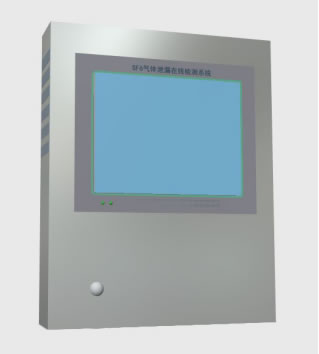

3-3 主機控制器圖

主機外形參數：

★ SF₆濃度檢測范圍：0～1500ppm或定制。

★ SF₆氣體檢測靈敏度：±1％設置值。

★ O₂濃度檢測范圍：0～25%。

★ O₂測量精度：＜0.5%。

★ 缺氧報警閥值：18.0%（可調）。

★ 溫度顯示范圍：-30～99℃。

★ 濕度顯示范圍：0～99%RH。

★ 數據記錄功能：報警事件自動記錄，海量存儲，自動更新。

★ 報警輸出：繼電器空接點輸出，可與RTU相連，支持RS485報警輸出。

★ 支持RTU遠程啟動風機功能。

★ 支技紅外人體檢測，自動啟動風機或語音提示。

★ 風機控制器：開關型：直接控制風機電源；脈沖型：與風機控制開關相連�？筛鶕�(jù)現場情況選配。

★ 風機啟動支持多種模式：定時啟動、報警啟動、、遠程啟動、手動啟動等。

★ 通過RS485支持測量數據遠傳輸出如：門口安裝大型LED顯示屏，遠處立即看到測量參數和系統運行情況 (需用戶另行選配) 。

★ 支持通信測試功能。

四、技術指標

1．SF₆氣體濃度報警范圍：    0～1500PPM（報警點可自行設置，國家規定1000PPM）

2．SF₆氣體檢測靈敏度：      1PPM

3．O₂濃度報警范圍：          0~25%，缺氧報警點18%

4．O₂測量精度：             <1%FS

5．溫度顯示范圍：            -30～99℃

6．濕度顯示范圍：            0～99%RH

7．輸入電源：                85～265V AC

8．報警輸出點電源：          2A

9．風機輸出觸點電源：        16A

10．風機通風時間設定：       15MIN/次或用戶任意設定

11．?dāng)?shù)據記錄容量：           10000條

12．通訊：                   RS-485標準協議

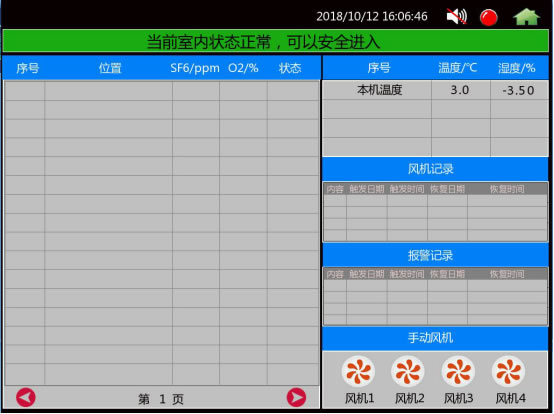

9.1系統檢測主界面

圖9-1
