1 產品簡介YYSF-WM3000型SF6微水密度在線監測，該設備能夠以高于國家標準的測量精度，長期在線監測斷路器SF6氣體的密度、微水、溫度及其變化趨勢，其功能是在SF6氣體有關指標出現變化時，給出變化曲線；有關指標達到報警狀態時，報警或自動啟動報警裝置；當有關指標超標達到危險狀況時，報警或自動啟動閉鎖裝置，禁止斷路器動作，以保障設備和變電站整套系統的安全。上述監測設備配有RS-485通訊接口，可將監測數據實時上傳至變電站、城市中心乃至更上級監控中心，真正實現變電站，尤其是無人值班站的設備在線監測。同時，監測到的各項指標的變化趨勢為斷路器的狀態檢修提供了有效依據。 我公司與國網公司SF6實驗室，安徽電力試驗研究院、國電公司西安熱工研究院等行業內專業單位建立密切聯系，開展技術合作，成功研制了SF6綜合在線檢測系統。 2系統結構圖  3 產品功能（1）在線監測SF6氣體濕度、密度與溫度； （2）在線監測氣體泄漏與泄漏報警； （3）可按預設值或用戶給定值自動啟動低壓報警和閉鎖裝置 （4）預留RS-485/CAN總線通訊接口； （5）通過后臺軟件自動繪制狀態變化趨勢圖； （6）可選大屏幕液晶顯示器現場顯示實時數據，具備屏幕保護和聲控顯示功能； （7）手持遙控器設置報警與閉鎖門限值和顯示方式； （8）全密封，抗干擾，適用于室外和低溫環境。 4 產品特點（1）高精度與高可靠性 變送器采用了進口高穩定性傳感器，傳感器經變送器內部電路的修正、補償，其輸出線性度好，精度高；變送器外部結構也更適于高頻電場環境下的測量，它與電路處理部分融為一體，以減少干擾耦合，提高電路長期工作的穩定性和可靠性。 （2）實現在線監測監控和狀態檢修 該變送器可長期掛線運行。其配備的RS-485通訊接口，可將監測數據實時上傳至監控中心。當被測氣體指標超標時，監測器將自動按事先設定的門限上傳報警或閉鎖信號至遠方監控中心，或直接啟動報警、閉鎖裝置。上位機軟件可按設定的時間和頻率，采樣存儲監測數據，并按需要將上述數據自動繪制成變化趨勢圖，供觀察分析之用。 SF6氣體綜合在線監測技術的應用，可以實現斷路器的狀態監測，有利于及時掌握設備的運行狀態，保障電力系統的安全穩定運行，使?fàn)顟B(tài)檢修得以實現，減少檢修費用和停電時間，從而提高管理水平。 （3）結構獨特，安裝使用方便 傳感器采用全封閉設計，外形獨特美觀，傳感器、電源、數據輸出電路和安裝在同一機殼內。它防水抗塵防爆，抗強電磁干擾，安裝使用方便，可用于高頻電場環境和室外環境。 5變送器技術指標變送器技術指標 （1）測量參數： 壓力范圍： 0.000Mpa…+14.000Mpa，測量精度：小于±0.5%FS 密度測量（P20）范圍：0.000 Mpa…+15.000 Mpa，測量精度：小于±0.5%FS 溫度范圍： -40…+80℃ ，測量精度±0.1℃ 微水測量（PPM）范圍1～20000uL/L 精度：±2%FS 露點范圍（帶壓露點）： -60…+20℃ Td/f，測量精度：±2℃ 濕度0%～100% TD0（1標準大氣壓20℃下的露點也叫常壓露點）：1～20000uL/L 精度：±2%FS （2）工作環境 變送器工作溫度：-40...+80℃ 過載安全壓力： 20 bar 相對濕度： 0~100RH% 被測氣體： SF6,SF6/N2 混合氣 （3）輸出 通訊方式： RS485 通訊協議： ModBus RTU 傳輸速度： 9600bps （4）常規參數 工作電壓: 7V…36VDC 功 率: <0.24W 重 量：361g 防護等級： IP65 外殼材質：不銹鋼接頭材質：不銹鋼 電氣接頭：M12 連接器機械接口: M30*1.5 密封方式： O 型圈（33*2.5mm） 絕對漏氣率： ≤10-9Pa·m3/s （氦氣檢測） 額定充氣壓力： 0.6MPa abs 尺寸圖：   6在線監測系統界面

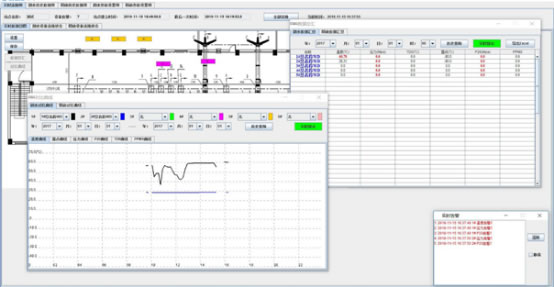

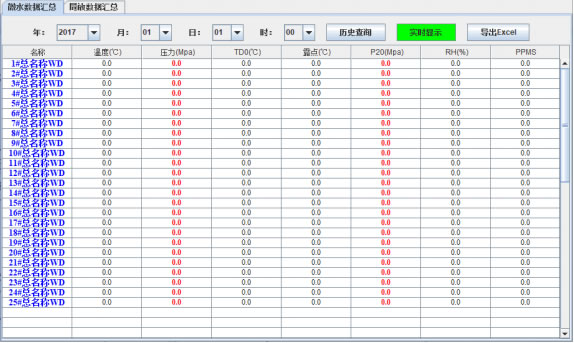

4-10微水?dāng)?shù)據總匯 4.2.9微水對比曲線
4-11微水對比曲線 |
