變壓器超高頻局放在線監測系統（型號：YYPD-T1000）是從UHF頻段提取局放信號進行分析測量的局放監測產品，系統結構由傳感器、數據處理通訊單元、后臺監視系統三大部分組成、傳感器完成對監測設備的測量，將信息量送到數據處理通訊單元進行集中分析、顯示以及告警，并將數據上傳到后臺機進行全面的監視和分析。
產品特點
1、系統測量頻帶為300MHz到2000MHz，頻帶內駐波比 Z< 2，能有效抑制各種低頻干擾；
2、變壓器整體為全封閉的金屬殼體，能有效屏蔽外界電磁干擾信號；
3、UHF傳感器通過放油閥或者人手孔處安裝，是非電氣接觸式結構，對一次設備影響較小，能保障測量人員安全；
4、局放監測IED 中能的監測信息采用實時上傳后臺系統存儲在后臺系統里面；可通過站控層網路由主IED 調用歷史監測信息。

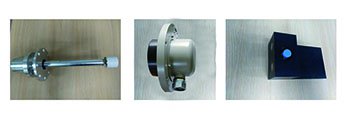

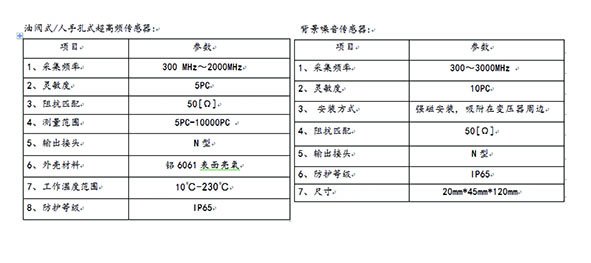

傳感器
IED主機
